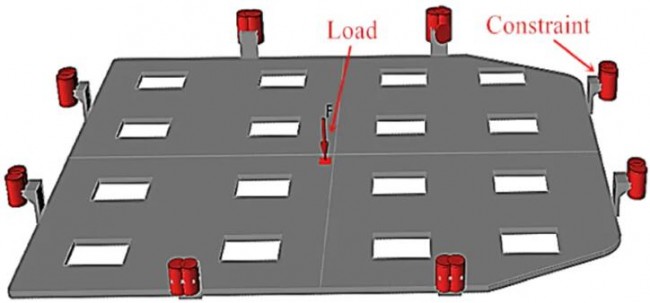

▲拓?fù)鋬?yōu)化參數設置：（a）填充模型；（b）負載和約束設置

。

鋁合金電池下托盤支架的拓?fù)鋬?yōu)化結果于如下圖呈現

，從中可觀察到托盤在拓?fù)鋬?yōu)化后展現出樹枝狀結構，諸多區域依舊未相連。即便通過調整平滑結果滑塊嘗試對這些缺陷予以優化，卻發現毫無成效，以致難以執行 PolyNURBS 擬合。再者，鑒于模型本身所固有的復雜性，手動重建亦不可行。正因如此，怎樣在保證新能源電動汽車電池組托盤的可加工性之時，切實化解與拓?fù)鋬?yōu)化后模型重建相關的挑戰，依然是當前新能源電動汽車電池組托盤輕量化設計的一個阻礙。

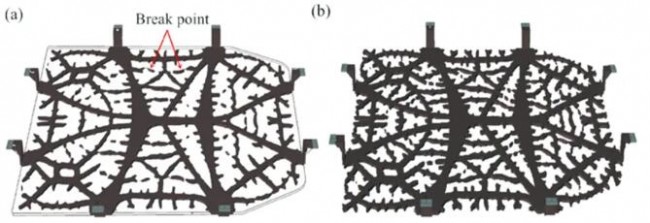

▲電池托盤拓?fù)鋬?yōu)化結果：（a）調整前

；（b）調整后

l 拓?fù)鋬?yōu)化部件的重建解決方案

基于對拓?fù)鋬?yōu)化后的電池托盤支架結構的進一步分析，托盤支架呈現為樹枝狀形態

，枝干相互交織。傳統的逆向重建方法被證明無法取得理想的重建效果。在此研究基礎上，相應地提出了一種基于圖像的逆向重建方法。該方法包括將拓?fù)鋬?yōu)化后的模型導出為圖像，并在其他 3D 軟件中運用切割技術去除枝干，保留主干。這種方法以實現拓?fù)鋬?yōu)化模型的可加工性，并在必要時允許重新設計。

為驗證該方法的有效性及可行性，將導出的圖像和模型同時導入 3D 建模軟件 Rhino 6 中進行劃線和切割

。隨后通過布爾運算進行切割，由此可以了解到重建的電池支架結構清晰。支架的下部能夠通過沖壓制造，而凸耳可以通過銑削或沖壓生產。可以使用焊接將支架和凸耳連接起來，以符合企業要求并實現大規模生產。

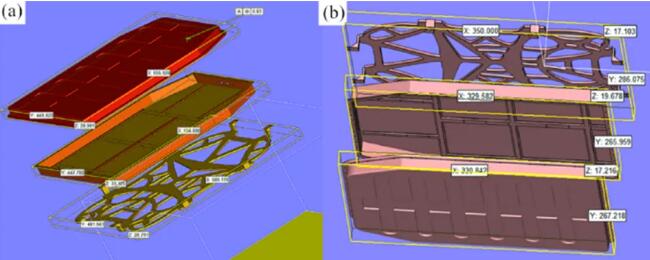

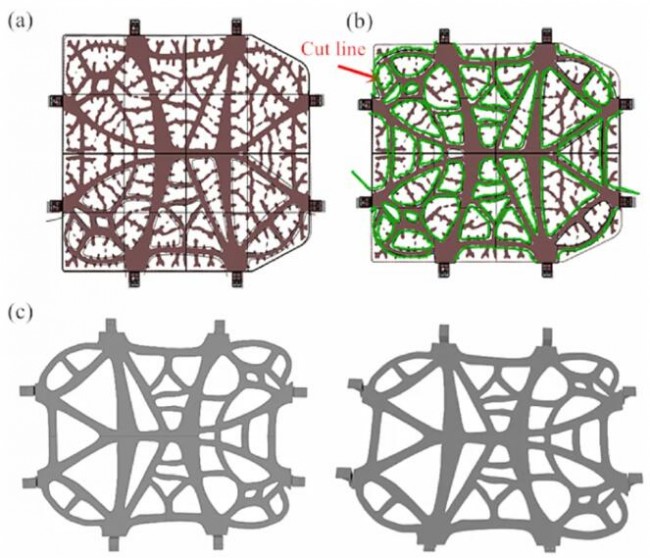

▲拓?fù)鋬?yōu)化模型的重構：（a）圖像和模型的導入；（b）切割線的劃分
