hdmi高清線線內部接線和規格表（普旭提供）

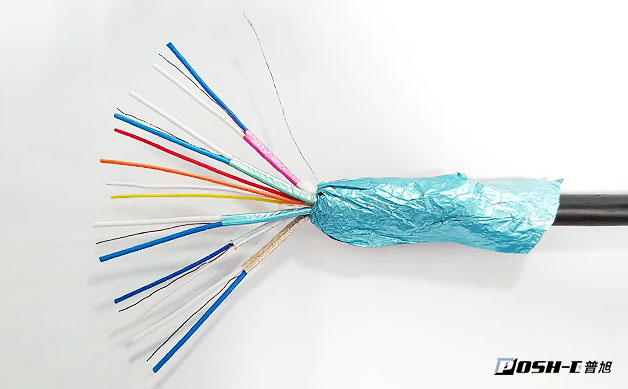

很多朋友想知道hdmi高清線線內部接線是什么樣的，而標準hdmi是多少芯的？hdmi高清線標準的規范一直都是19芯+1地，古老的版本我們就不說了，從1.4版到2.1版內，規范要求我們采用5P（就是那幾組包裹在一起的藍白對絞線）+4C（散開的那四根紅橙黃白）+1D（1根地線）的形式，一共是19根芯線加一根地線，我們稱為標準線，簡易hdmi（13芯+1地）我們將其成為非標準線，也可以理解為偷工減。

對于芯線中間的導體，材質有鍍錫銅、裸銅、鍍銀銅、單晶銅、銅包鋼等等，其中鍍錫銅是我們常見到的，而鍍銀銅和單晶銅是真心的貴，效果也是杠杠的，效果不太理想的就是銅包鋼了，價格便宜，出口非洲、印度等低價區較多。

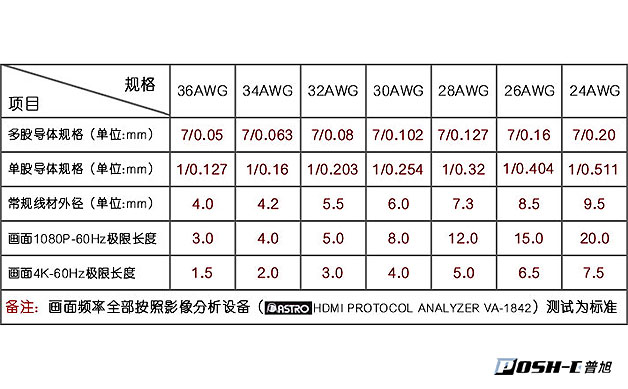

其實hdmi高清線除了內部接線，線芯材質，我們關注的更多的還有信號干擾的問題，眾所周知，金屬包裹的物體信號差，所以hdmi高清線也是通過這原理來實現四層屏蔽，2層鋁箔麥拉，一層鋁鎂編織網，還有一層銅箔包裹，這是一條基礎hdmi所要具備的，至于線規，普旭整理了一個線規表，大家看看就明白了，只要知道線材規格越大，直徑越細這點就好了。
