設備配備HDMI高清線EMI過不了怎么解決

為了過EMI或者EMC等試驗，采用了用料很好的HDMI高清線，兩邊都加了磁環，但是裝上設備后測試還是過不了，這個問題估計有不少設備商遇到過，也是挺令人頭痛費解的，只能找多家廠家要不同的線來測試，直到找到合適為止，為減少這種問題發生，下面分享一下HDMI高清線廠家普旭多年的一點經驗。

首先EMI或EMC測試是不是屏蔽影響？

一般我們認為屏蔽率越高的更容易通過EMI或EMC檢測，但電磁干擾分為內部電磁干擾和外部電磁干擾，為了屏蔽效果就一個勁用好材料，其實也不是這樣的，只要處理得當，銅包鋼也是能過的，主要是知道成因和針對性處理，像EMI我們可以針對地線和鋁箔等屏蔽下手，鋁箔重疊率占寬度的25%以上，金屬編織率在95%以上，避免鼓包造成的天線效應，連接器方面，焊點圓滑，采用三件式或者一件式的馬口鐵隔絕外部電磁干擾，芯線脫皮距離短等等一系列工藝上的細節，其實也就是平時加工上該注意的點抓嚴一點點。

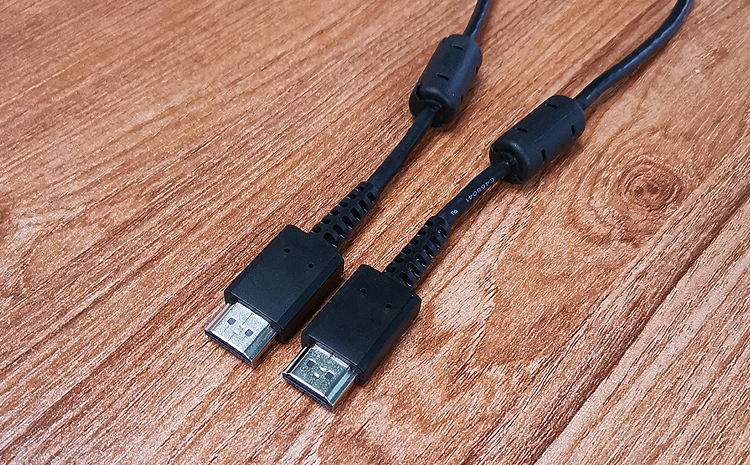

實際只要工藝達標，有經驗的HDMI高清線廠家用合適的材料就能做到合格的過EMI和EMC的HDMI高清線，當然用高成本的好料來堆也是個省事省力的好辦法，普旭有一款現成的能過EMI或EMC測試的HDMI高清線，感興趣可以要一條樣品去測試，這種線還是需要先試一下效果的，參數如下：1.2米長，HDMI 1.4V，34AWG，鍍錫銅編織，黑色PVC外被，OD4.0MM，兩端加磁環。
