石墨烯屏蔽的hdmi細線方向研究

hdmi細線從里面結構看，石墨烯hdmi線也就是把外層屏蔽的鋁箔麥拉+金屬編織換成了石墨烯屏蔽膜，還是同樣的配方，同樣的19+1的標準芯線數，但是由于沒有那么厚和硬的金屬層干擾，hdmi細線從整體線材直徑3.2mm，上手感覺會更軟，更細，屏蔽效果上也一點不遜色，4K@60Hz的分辨率能做到2米的長度，價格方面也是具有性價比，并沒有因此增加多少成本，可以說是性價比和功能各方面相互平衡。

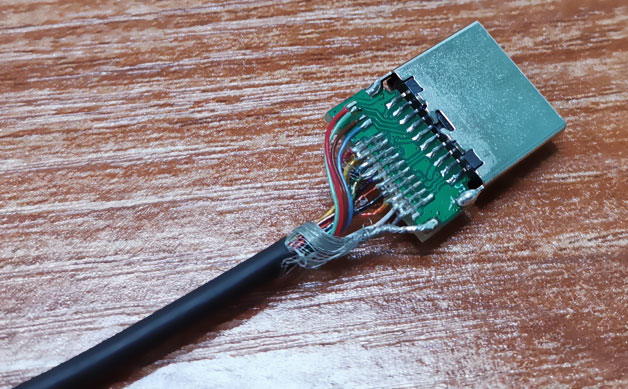

而同軸hdmi細線就定位不太一樣，這是一心追求功能的代表，直徑一下子砍到了2.5mm，但是要做到這么細的直徑，常規的19+1是行不通的，這里線材就取了很巧妙的方案，把原本5組線里面的地線做到了每一根芯線外圍，包住芯線，看下圖就知道了，那排密密麻麻的焊點，下排是焊地線，上排是剝?nèi)ネ鈱拥牡鼐€后的芯線，再焊，這方法能巧妙的把線材直徑做細，但是對于加工工藝異常的高
